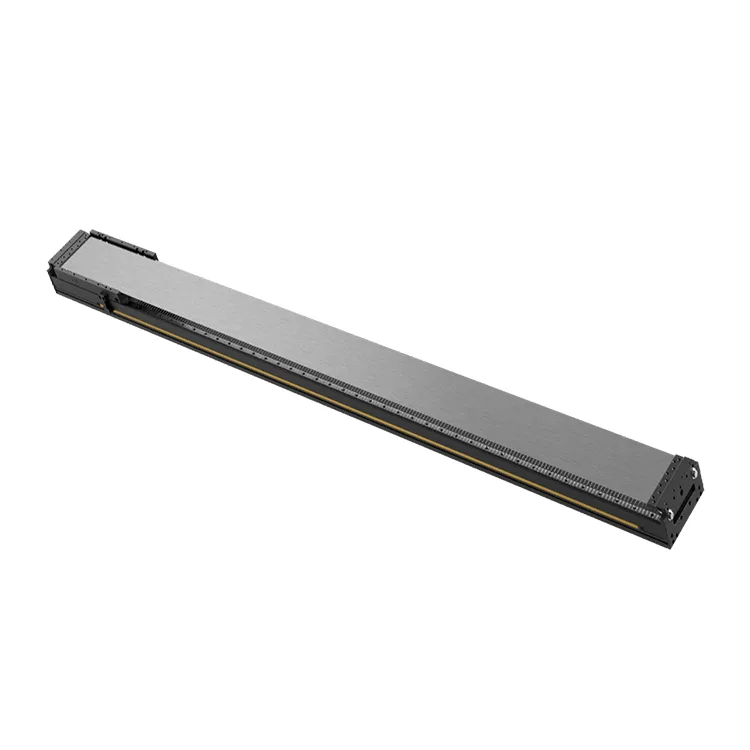

롱 스트로크 리니어 모터 모듈

반도체 웨이퍼 처리, LCD/OLED 패널 제조, 대형 레이저 처리 등 장거리 이동 시나리오에서 기존 볼 스크류 모듈의 한계를 해결하도록 설계된 이 긴 스트로크 선형 모터 모듈은 마찰 없는 선형 모터 드라이브, 견고한 알루미늄 합금 프레임 및 고해상도 선형 인코더를 갖추고 있어 1m에서 6m까지의 이동 길이에 걸쳐 미크론 미만의 정밀도를 제공합니다.

정밀 모션 부품 제조 분야에서 Deaote의 15년 이상의 전문 지식을 바탕으로 구축된 당사의 긴 스트로크 선형 모터 모듈은 기계적 전송 손실(백래시 제로, 마모 제로)을 제거하고 최소 진동(0.1g 이하)으로 지속적인 고속 작동(최대 5m/s)을 가능하게 합니다. 모듈식 설계는 맞춤형 이동 길이(1m ~ 6m)와 부하 용량(50kg ~ 500kg)을 지원하므로 10.5G LCD 검사 라인, 대면적 배터리 전극 코팅, 자동차 제조 분야의 고강도 자재 취급과 같은 처리량이 많은 자동화 시스템에 이상적입니다.

ISO 9001:2015 품질 표준에 따라 제조된 긴 스트로크 선형 모터 모듈은 IP65 방진/방수, 온도 안정화 구성 요소 및 밀봉된 케이블 관리 시스템을 갖추고 있어 열악한 산업 환경에서 안정적인 성능을 보장합니다. 업계 표준 모션 컨트롤러(Siemens, Mitsubishi, Beckhoff) 및 통신 프로토콜(EtherCAT, Modbus)과 호환되므로 대규모 자동화 생산 라인에 원활하게 통합되어 가동 중지 시간이 줄어들고 기존 장거리 모션 시스템에 비해 전체 장비 효율성(OEE)이 최대 30% 향상됩니다.

제품 시리즈

DT-LM-LS1 시리즈(1-3M 이동)

정밀 용도에 최적화된 중간 범위의 긴 스트로크(1-3m)(반복 정확도 ±1μm), 최대 속도 2m/s, 최대 하중 용량 200kg. 반도체 웨이퍼 핸들링, 소형 LCD 제조에 이상적입니다.

DT-LM-LS2 시리즈(3-6M 이동)

대규모 자동화를 위한 확장된 긴 스트로크(3-6m), 최대 속도 5m/s, 최대 하중 500kg. 10.5G LCD 검사, 대면적 레이저 절단, 자동차 차체 조립에 적합합니다.

DT-LM-LS-HD 시리즈(대형)

내구성이 뛰어난 긴 스트로크 모듈(1~4m 이동), 최대 부하 용량은 800kg, 반복 정확도는 ±2μm입니다. 중량물 취급, 대규모 3D 프린팅, 항공우주 부품 가공용으로 설계되었습니다.

핵심 장점

1. 타협하지 않는 정밀도로 확장된 이동 범위

반복 위치 정확도 ±1μm(DT-LM-LS1) 및 중부하 모델의 경우 ±2μm로 이동 길이는 1m~6m로 최대 스트로크 길이에서도 산업 등급 정밀도를 달성합니다. 고해상도 리니어 엔코더(1nm 분해능) 및 능동형 진동 감쇠 기능은 장거리 이동 중에 위치 드리프트를 제거합니다.

2. 고속 및 백래시 제로를 위한 다이렉트 드라이브

선형 모터 직접 구동 설계는 기계식 변속기 부품(볼 나사, 벨트)을 제거하여 백래시와 마모가 없으며 최대 속도는 최대 5m/s입니다. 변속기 부품에 대한 정기적인 유지 관리가 필요하지 않아 볼 스크류 구동식 긴 스트로크 모듈에 비해 가동 중지 시간이 40% 감소합니다.

3. 고강성 및 내하중성

이중 선형 가이드 레일이 있는 강화 알루미늄 합금 프레임은 탁월한 강성(≥200N/μm)과 최대 800kg(DT-LM-LS-HD)의 하중 용량을 제공합니다. 무거운 하중에서도 처짐이 최소화되어 전체 이동 범위에 걸쳐 일관된 정밀도가 보장됩니다. 이는 대규모 가공 및 자재 취급에 매우 중요합니다.

4. 저진동 및 정숙한 작동

최적화된 모터 권선 설계 및 공냉식 방열로 작동 진동을 0.1g 이하로, 소음을 60dB 이하(1m 거리)로 줄입니다. 이러한 안정성은 반도체 웨이퍼 처리 및 레이저 미세 가공과 같은 고정밀 응용 분야에 필수적입니다.

5. 사용자 정의 및 확장 가능한 디자인

대규모 자동화 요구 사항에 맞게 이동 길이(1~6m), 엔코더 분해능(1nm~10μm), 모터 전력 및 장착 구성을 완벽하게 맞춤화할 수 있습니다. 모듈식 구성 요소를 사용하면 전체 모션 시스템을 다시 엔지니어링하지 않고도 이동 범위를 쉽게 확장할 수 있습니다.

6. 장기간 작동을 위한 산업 등급 신뢰성

IP65 보호 등급, 작동 온도 범위(-10℃ ~ 80℃) 및 부식 방지 경질 양극 처리로 먼지가 많거나 습하거나 고온의 산업 환경에서 안정적인 성능을 보장합니다. 연속 작동 시 MTBF ≥30,000시간, 총 소유 비용(TCO)을 5년간 25% 절감합니다.

기술 사양

응용 시나리오

Deaote의 긴 스트로크 선형 모터 모듈은 고성장 부문의 대규모 산업 자동화를 위해 설계되었습니다.

● 반도체·전자 : 300mm 웨이퍼 핸들링, 10.5세대 LCD/OLED 패널 검사/조립, 대면적 PCB 드릴링

● 산업 자동화: 중장비 자재 취급, 대형 레이저 절단/조각, 자동차 차체 조립 라인

● 에너지 & 배터리: 대면적 리튬전지 전극 코팅, 태양광 패널 제조, 연료전지 스택 조립

● 항공우주 및 자동차: 항공우주 부품 가공, 자동차 섀시 용접, 대규모 3D 프린팅

● 의료 및 제약: 대형 의료영상장비, 의약품 자동화 생산라인, 멸균시스템 모션축
