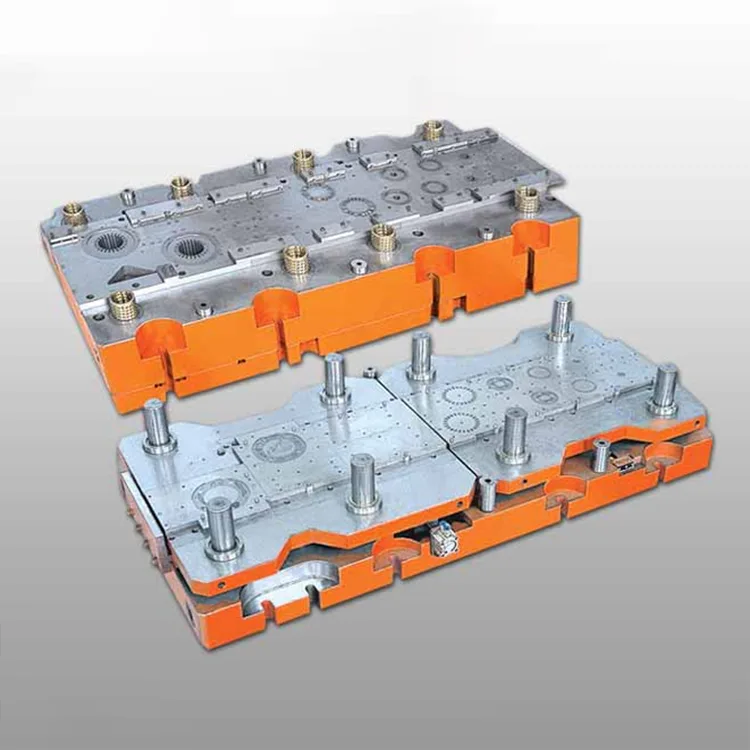

AC 압축기 코어용 이중열 프로그레시브 다이

Suzhou Deaote의 AC 압축기 코어용 복열 프로그레시브 다이는 고정자 및 회전자 코어의 대량 생산 전용으로 설계된 고정밀 스탬핑 도구입니다. 부담없이 문의해 주세요.

문의 보내기

제품 설명

회전식, 스크롤식, 왕복식 AC 압축기의 핵심 자기 부품입니다. AC 압축기 코어용 2열 프로그레시브 다이는 대용량 HVAC 제조 라인에서 기존의 1열 프로그레시브 다이를 대체하도록 설계되었습니다. 이 2열 다이는 16~26개의 스탬핑 스테이션을 작고 견고한 구조에 통합하여 스트로크당 2세트의 압축기 코어 부품을 동시에 생산할 수 있습니다. 즉, 자기 회로 무결성 및 압축기 에너지 효율에 중요한 압축기 등급 치수 공차(±0.004mm)를 유지하면서 생산 효율성을 두 배로 늘립니다.

HVAC 압축기 산업용 정밀 금형 제조에 대한 Deaote의 15년 이상의 전문 지식을 바탕으로 구축된 당사의 AC 압축기 코어용 이중열 프로그레시브 다이는 TiCN 코팅(경도 ≥63 HRC)이 적용된 내마모성 DC53/SKD11 강철 코어를 특징으로 하며 850,000+ 스탬핑 스트로크(표준 다이보다 2.4배 더 길음)의 서비스 수명과 전체 생산 주기에 걸쳐 일관된 정밀도를 보장합니다. 퀵 체인지 펀치 인서트가 포함된 모듈식 설계는 유지 관리를 단순화하고 가동 중지 시간을 줄여 주거용(1~5HP) 및 상업용(5~12HP) AC 압축기의 연중무휴 대량 생산 라인에 이상적입니다.

ISO 9001:2015 및 IATF 16949 품질 표준에 따라 제조된 AC 압축기 코어용 이중열 프로그레시브 다이는 고속 자동 스탬핑 라인(분당 70~130스트로크)과 완벽하게 호환되며 실시간 품질 관리(결함 감지율 ≥99.9%)를 위한 통합 다이 내 비전 검사 시스템을 갖추고 있습니다. 모든 주요 AC 압축기 브랜드(Panasonic, Hitachi, Daikin, LG, Carrier)와 호환되며 글로벌 HVAC 부품 제조 시스템에 원활하게 통합되어 단일 행 다이 솔루션에 비해 단위당 생산 비용을 32% 절감합니다.

제품 시리즈

DT-PD-CC1 시리즈(주거용 AC 압축기 코어)

±0.004mm 정확도, 850,000 스트로크 수명, 1-5HP 고정자/회전자 코어 구성 요소. 분할형, 창형 주거용 AC 압축기 대량 생산에 이상적입니다.

DT-PD-CC2 시리즈(상용 AC 압축기 코어)

±0.006mm 정확도, 780,000 스트로크 수명, 5-12HP 고정자/회전자 코어 구성 요소. 중앙 에어컨, 옥상 장치 및 산업용 AC 압축기 생산에 적합합니다.

DT-PD-CC-Custom 시리즈(OEM 맞춤형)

맞춤형 치수 정확도(±0.002-0.007mm), 맞춤형 스탬핑 스테이션(12-30), 규소강(35W300/50W470)과 호환됩니다. 브랜드별 OEM 압축기 코어 생산을 위해 설계되었습니다.

핵심 장점

1. 100% 생산 효율성 향상을 위한 이중 행 설계

통합된 2개의 병렬 스탬핑 행을 통해 스트로크당 2개의 동일하거나 혼합된 압축기 코어 부품을 동시에 생산할 수 있어 단일 행 프로그레시브 다이에 비해 생산량이 두 배로 늘어납니다. 또한 최적화된 재료 스트립 네스팅 레이아웃은 규소강 폐기물을 17%(23%에서 6%) 줄여 압축기 코어 생산에서 가장 큰 비용 구성 요소인 원자재 비용을 크게 낮춥니다.

2. 자기 회로 무결성을 위한 압축기 등급 정밀도

±0.0008mm 위치 정확도를 갖춘 5축 CNC 가공과 내부 레이저 측정 시스템은 ±0.004mm의 부품 치수 공차를 보장합니다. 이는 고정자/회전자 공극 균일성(0.009mm 이하) 및 압축기 에너지 효율성(COP ≥3.1, SEER ≥21)에 중요합니다. 일관된 정밀도로 인해 스탬핑 후 연삭 공정이 제거되어 생산 수율이 99.6%로 향상됩니다.

3. 고경도 소재로 긴 수명 보장

AC 압축기 코어용 복열 프로그레시브 다이는 TiCN 코팅(경도 ≥63 HRC)이 적용된 DC53(냉간 작업강) 및 SKD11(고탄소강)로 제작되어 표준 다이(350,000스트로크)보다 2.4배 더 긴 850,000+ 스탬핑 스트로크를 제공합니다. 밀봉된 그리스 저장소와 자체 윤활 가이드 부싱은 유지보수 간격을 210,000스트로크(기존 다이의 경우 60,000스트로크)로 연장합니다.

4. 고속 및 완전 자동화된 호환성

강화된 응력 분포를 갖춘 최적화된 다이 구조는 고속 스탬핑(분당 70-130스트로크)을 지원하고 자동화된 재료 공급, 적재 및 포장 시스템과의 완전한 통합을 지원합니다. 인다이 비전 검사 시스템은 버(0.009mm 이하), 치수 편차, 표면 결함을 실시간으로 감지하여 수동 품질 관리를 없애고 불량률을 0.09%로 줄입니다.

5. 압축기 에너지 효율을 위한 실리콘강 최적화

특수한 펀치 엣지 디자인은 실리콘강(35W300/50W470) 재료 응력과 엣지 버를 최소화하여 강철의 자기 특성을 보존하고 압축기 에너지 효율을 6~8% 향상시킵니다. 입자 지향(GO) 및 비입자 지향(NGO) 규소강과 모두 호환되며 글로벌 HVAC 에너지 효율 표준(EU Ecodesign, US ENERGY STAR)을 충족합니다.

6. 다양한 압축기 요구 사항에 대한 모듈식 맞춤화

스탬핑 스테이션(12-30), 재료 호환성(0.30-0.55mm 실리콘강), 표면 마감(Ra ≤0.5μm) 및 치수 공차(±0.002-0.007mm)를 완벽하게 맞춤화합니다. 옵션 기능으로는 다이 내 노칭, 스태킹 라미네이션, 부품 추적을 위한 레이저 마킹 등이 있어 글로벌 AC 압축기 OEM 요구 사항을 충족합니다.

기술 사양

매개변수	DT-PD-CC1 시리즈	DT-PD-CC2 시리즈	DT-PD-CC-맞춤형 시리즈
치수 정확도	±0.004mm	±0.006mm	±0.002-0.007mm(맞춤형)
수명(스트로크)	850,000+	780,000+	700,000-950,000 (맞춤형)
스탬핑 속도	70-110SPM	60-95SPM	50-140 SPM(맞춤형)
스탬핑 스테이션	16-20	20-26	12-30(사용자 정의)
호환 가능한 재료 두께	0.30-0.45mm	0.45-0.55mm	0.25-0.60mm(맞춤형)
다이 재료	DC53 + TiCN 코팅	SKD11 + TiCN 코팅	맞춤형(ASP23/SKH-51 옵션)
호환 가능한 프레스 톤수	35-75톤	75-115톤	25-145톤(맞춤형)
