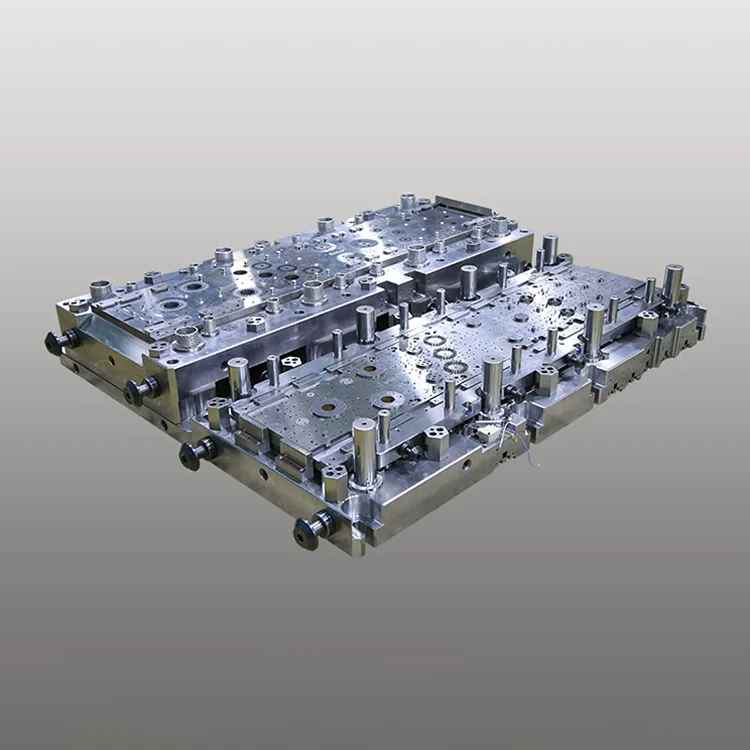

AC 압축기 고정자 및 회전자용 3열 프로그레시브 다이

AC 압축기 고정자 및 로터용 3열 프로그레시브 다이는 대량 HVAC 제조 라인에서 기존의 1열/2열 프로그레시브 다이를 대체하도록 설계되었습니다. 이 3열 다이는 18-28개의 스탬핑 스테이션을 컴팩트하고 견고한 구조에 통합하여 스트로크당 3세트의 고정자/로터 부품을 동시에 생산할 수 있습니다. 이는 압축기 자기 성능에 중요한 미크론 수준의 치수 공차(±0.003mm)를 유지하면서 생산 효율성을 3배로 향상시킵니다.

HVAC 산업을 위한 정밀 금형 제조 분야에서 Deaote의 15년 이상의 전문 지식을 바탕으로 구축된 당사의 3열 프로그레시브 다이는 CrN 코팅(경도 ≥65 HRC)이 적용된 내마모성 DC53/ASP23 강철 코어를 특징으로 하며 1,000,000회 이상의 스탬핑 스트로크(표준 다이보다 3배 더 길음)의 서비스 수명과 전체 생산 주기에 걸쳐 일관된 정밀도를 보장합니다. 퀵 체인지 펀치 인서트가 포함된 모듈형 설계는 유지 관리를 단순화하고 가동 중지 시간을 줄여 주거용(1~3HP) 및 상업용(3~10HP) AC 압축기의 24시간 연속 대량 생산 라인에 이상적입니다.

ISO 9001:2015 및 IATF 16949 품질 표준에 따라 제조된 3열 프로그레시브 다이는 고속 자동 스탬핑 라인(분당 80-150스트로크)과 완벽하게 호환되며 실시간 품질 관리(결함 감지율 ≥99.95%)를 위한 통합 다이 내 비전 검사 시스템을 갖추고 있습니다. 모든 주요 AC 압축기 브랜드(Panasonic, Hitachi, Daikin, LG)와 호환되며 글로벌 HVAC 부품 제조 시스템에 원활하게 통합되어 단일 행 다이 솔루션에 비해 단위당 생산 비용을 40% 절감합니다.

제품 시리즈

DT-PD-AC1 시리즈(주거용 AC 압축기)

±0.003mm 정확도, 1,000,000 스트로크 수명, 1-3HP 고정자/회전자 코어. 분할형, 창형 주거용 AC 압축기 대량 생산에 이상적입니다.

DT-PD-AC2 시리즈(상용 AC 압축기)

±0.005mm 정확도, 800,000 스트로크 수명, 3-10HP 고정자/회전자 코어. 중앙 에어컨, 옥상 장치 및 산업용 AC 압축기 생산에 적합합니다.

DT-PD-AC-Custom 시리즈(OEM 맞춤형)

맞춤형 치수 정확도(±0.002-0.008mm), 맞춤형 스탬핑 스테이션(12-32), 규소강(35W250/50W470)과 호환됩니다. 브랜드별 OEM 압축기 생산을 위해 설계되었습니다.

핵심 장점

1. 200% 생산 효율성 향상을 위한 3열 디자인

통합된 3개의 병렬 스탬핑 행을 통해 스트로크당 3개의 동일하거나 혼합된 고정자/회전자 부품을 동시에 생산할 수 있으며 단일 행 프로그레시브 다이에 비해 출력이 3배 증가합니다. 최적화된 재료 스트립 네스팅 레이아웃은 또한 실리콘 강철 폐기물을 20%(25%에서 5%) 줄여 고정자/회전자 생산에서 가장 큰 비용 구성 요소인 원자재 비용을 크게 낮춥니다.

2. 압축기 자기 성능을 위한 미크론 수준의 정밀도

±0.0005mm 위치 정확도를 갖춘 5축 CNC 가공과 내부 레이저 측정 시스템은 ±0.003mm의 부품 치수 공차를 보장합니다. 이는 고정자/회전자 공극 균일성(0.01mm 이하) 및 압축기 에너지 효율성(COP ≥3.2)에 중요합니다. 일관된 정밀도로 인해 스탬핑 후 연삭 공정이 제거되어 생산 수율이 99.7%로 향상됩니다.

3. 고경도 소재로 긴 수명 보장

CrN 코팅(경도 ≥65 HRC)이 적용된 DC53(냉간 가공강) 및 ASP23(분말 야금강)으로 제작된 핵심 다이 구성 요소는 표준 다이(300,000스트로크)보다 3배 더 긴 1,000,000+ 스탬핑 스트로크를 제공합니다. 밀봉된 그리스 저장소와 자체 윤활 가이드 부싱은 유지보수 간격을 250,000스트로크(기존 다이의 경우 50,000스트로크)로 연장합니다.

4. 고속 및 완전 자동화된 호환성

강화된 응력 분포를 갖춘 최적화된 다이 구조는 고속 스탬핑(분당 80-150스트로크)을 지원하고 자동화된 재료 공급, 적재 및 포장 시스템과의 완전한 통합을 지원합니다. 인다이 비전 검사 시스템은 버(0.01mm 이하), 치수 편차, 표면 결함을 실시간으로 감지하여 수동 품질 관리를 없애고 불량률을 0.05%로 줄입니다.

5. 에너지 효율을 위한 실리콘강 최적화

특수한 펀치 엣지 디자인은 실리콘강(35W250/50W470) 재료 응력과 엣지 버를 최소화하여 강철의 자기 특성을 보존하고 압축기 에너지 효율을 5~8% 향상시킵니다. 입자 지향(GO) 및 비입자 지향(NGO) 규소강과 모두 호환되며 글로벌 HVAC 에너지 효율 표준(SEER ≥20, EER ≥14)을 충족합니다.

6. 다양한 압축기 요구 사항에 대한 모듈식 맞춤화

스탬핑 스테이션(12-32), 재료 호환성(0.35-0.5mm 실리콘강), 표면 마감(Ra ≤0.4μm) 및 치수 공차(±0.002-0.008mm)를 완벽하게 맞춤화합니다. 옵션 기능으로는 다이 내 노칭, 스태킹 라미네이션, 부품 추적을 위한 레이저 마킹 등이 있어 글로벌 AC 압축기 OEM 요구 사항을 충족합니다.

기술 사양

응용 시나리오

Deaote의 AC 압축기 고정자 및 회전자용 리플-열 프로그레시브 다이는 다양한 분야의 글로벌 HVAC 부품 제조업체를 위해 설계되었습니다.

● 주거용 HVAC: 분할형, 창형, 이동식 AC 압축기용 1~3HP 고정자/회전자 코어 양산

● 상업용 HVAC: 중앙 공조 장치, 옥상 장치 및 상업용 냉동 압축기용 3-10HP 고정자/회전자 코어 생산

● 산업용 HVAC: 산업용 냉각기, 공정 냉각 시스템 및 선박용 AC 압축기를 위한 견고한 고정자/회전자 코어의 맞춤형 스탬핑

● OEM 압축기 제조: 브랜드별 부품 생산을 위한 글로벌 AC 압축기 OEM(Panasonic, Hitachi, Daikin, LG, Carrier)을 위한 맞춤형 다이 솔루션

데오테 소개

당사의 AC 압축기 고정자 및 회전자용 리플열 프로그레시브 다이는 고급 5축 CNC 가공, 정밀 EDM 및 레이저 텍스처 기술을 활용하여 미크론 수준의 정밀도를 달성하는 전용 HVAC 금형 R&D 연구소에서 개발되었습니다. 우리는 다이 설계 및 프로토타입 제작부터 현장 설치 및 글로벌 기술 지원에 이르기까지 엔드투엔드 맞춤형 서비스를 제공하여 솔루션이 글로벌 AC 압축기 제조업체의 대량 생산 요구 사항을 충족하도록 보장합니다.

Deaote는 "모든 스트로크의 정밀도, 대량 생산의 효율성"을 약속하며 차세대 고효율 프로그레시브 다이를 개발하기 위해 연간 매출의 18%를 R&D에 투자합니다. 당사의 ISO 9001:2015 및 IATF 16949 인증 생산 시설과 글로벌 서비스 네트워크는 빠른 응답 시간(48시간 이하)과 현지 기술 지원을 보장하여 전 세계 AC 압축기 부품 제조업체의 신뢰할 수 있는 파트너가 되었습니다.
