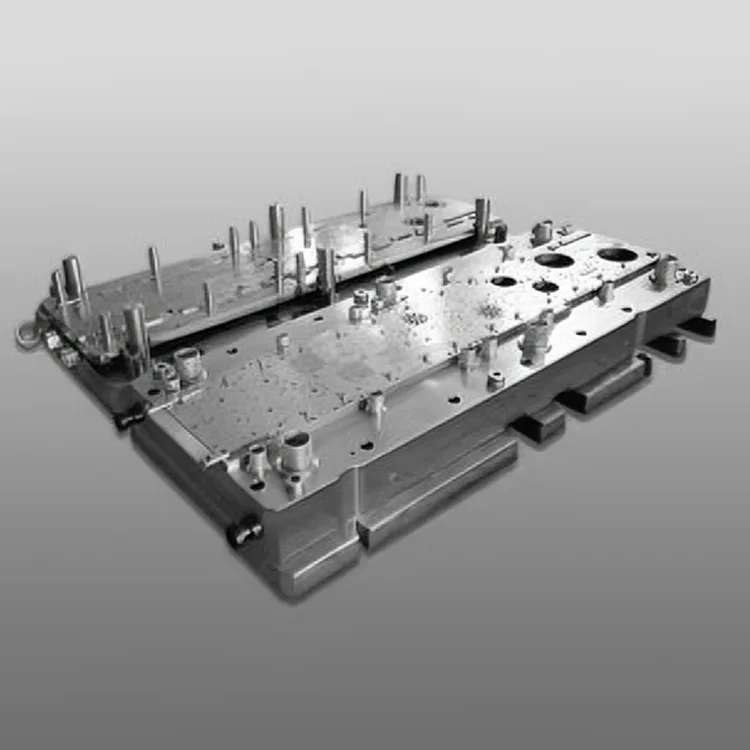

세탁기 모터용 복열 프로그레시브 다이

대용량 가전 제품 제조 라인에서 기존의 단일 행 프로그레시브 다이를 대체하도록 설계된 이 이중 행 다이는 콤팩트하고 견고한 구조에 12-20개의 스탬핑 스테이션을 통합하여 세탁기 모터용 이중 행 프로그레시브 다이의 동시 생산을 가능하게 합니다. 모터 저소음 작동 및 에너지 효율성에 중요한 가전 제품 등급 치수 공차(±0.005mm)를 유지하면서 생산 효율성을 두 배로 늘립니다.

Deaote의 15년 이상의 가전 산업 정밀 금형 제조 전문 지식을 바탕으로 구축된 세탁기 모터용 2열 프로그레시브 다이는 TiN 코팅(경도 ≥62 HRC)이 적용된 내마모성 SKD11/DC53 강철 코어를 특징으로 하며 800,000회 이상의 스탬핑 스트로크(표준 다이보다 2.3배 더 길음)의 서비스 수명과 전체 생산 주기에 걸쳐 일관된 정밀도를 보장합니다. 퀵 체인지 펀치 인서트가 포함된 모듈식 설계는 유지 관리를 단순화하고 가동 중지 시간을 줄여 탑 로딩, 프론트 로딩 및 휴대용 세탁기 모터(0.5-2.0HP)의 24/7 대량 생산 라인에 이상적입니다.

ISO 9001:2015 및 IATF 16949 품질 표준에 따라 제조된 이중열 프로그레시브 다이는 고속 자동 스탬핑 라인(분당 60-120스트로크)과 완벽하게 호환되며 실시간 품질 관리(결함 감지율 ≥99.9%)를 위한 통합 다이 내 비전 검사 시스템을 갖추고 있습니다. 모든 주요 세탁기 브랜드(LG, 삼성, 하이얼, 월풀)와 호환되며 글로벌 가전제품 제조 시스템에 원활하게 통합되어 단일 행 다이 솔루션에 비해 단위당 생산 비용을 30% 절감합니다.

제품 시리즈

DT-PD-WM1 시리즈(전면 로딩 세탁기 모터)

±0.005mm 정확도, 800,000 스트로크 수명, 1.0-2.0HP 모터 코어 구성 요소. 드럼세탁기용 고효율 BLDC 모터 대량생산에 적합합니다.

DT-PD-WM2 시리즈(탑 로딩 세탁기 모터)

±0.007mm 정확도, 700,000 스트로크 수명, 0.5-1.5HP 모터 코어 구성 요소. 탑 로딩 및 반자동 세탁기용 유도 모터 생산에 적합합니다.

DT-PD-WM-Custom 시리즈(OEM 맞춤형)

맞춤형 치수 정확도(±0.003-0.008mm), 맞춤형 스탬핑 스테이션(8-24), 규소강(35W250/50W400)과 호환됩니다. 브랜드별 OEM 세탁기 모터 생산을 위해 설계되었습니다.

핵심 장점

1. 100% 생산 효율성 향상을 위한 이중 행 설계

통합된 2개의 병렬 스탬핑 행을 통해 스트로크당 2개의 동일하거나 혼합된 모터 코어 부품을 동시에 생산할 수 있어 단일 행 프로그레시브 다이에 비해 출력이 두 배로 늘어납니다. 최적화된 소재 스트립 네스팅 레이아웃은 또한 실리콘강 폐기물을 15%(20%에서 5%) 줄여 세탁기 모터 코어 생산에서 가장 큰 비용 요소인 원자재 비용을 크게 낮춥니다.

2. 저소음 및 에너지 절약 성능을 위한 가전제품급 정밀도

±0.001mm 포지셔닝 정확도와 인다이 레이저 측정 시스템을 갖춘 5축 CNC 가공은 ±0.005mm의 부품 치수 공차를 보장합니다. 이는 고정자/회전자 에어 갭 균일성(<0.01mm), 모터 소음 감소(<55dB) 및 에너지 효율성(IEC 60034 준수)에 중요합니다. 일관된 정밀도로 인해 스탬핑 후 연삭 공정이 제거되어 생산 수율이 99.5%로 향상됩니다.

3. 고경도 소재로 긴 수명 보장

TiN 코팅(경도 ≥62 HRC)이 적용된 SKD11(냉간 가공 강철) 및 DC53(고강도 강철)로 제작된 핵심 다이 구성 요소는 표준 다이(350,000 스트로크)보다 2.3배 더 긴 800,000+ 스탬핑 스트로크를 제공합니다. 밀봉된 그리스 저장소와 자체 윤활 가이드 부싱은 유지보수 간격을 200,000스트로크(기존 다이의 경우 50,000스트로크)로 연장합니다.

4. 고속 및 완전 자동화된 호환성

강화된 응력 분포를 갖춘 최적화된 다이 구조는 고속 스탬핑(분당 60-120스트로크)을 지원하고 자동화된 재료 공급, 적재 및 포장 시스템과의 완전한 통합을 지원합니다. 인다이 비전 검사 시스템은 버(0.01mm 이하), 치수 편차, 표면 결함을 실시간으로 감지하여 수동 품질 관리를 없애고 불량률을 0.1%로 줄입니다.

5. 모터 에너지 효율을 위한 실리콘강 최적화

특수한 펀치 엣지 디자인은 실리콘강(35W250/50W400) 재료 응력과 엣지 버를 최소화하여 강철의 자기 특성을 보존하고 모터 에너지 효율을 5~7% 향상시킵니다. 곡물 지향(GO) 및 비 곡물 지향(NGO) 규소강과 모두 호환되며 글로벌 가전제품 에너지 효율 표준(EU Ecodesign, US ENERGY STAR)을 충족합니다.

6. 다양한 세탁기 요구사항에 따른 모듈식 맞춤화

스탬핑 스테이션(8-24), 재료 호환성(0.25-0.5mm 실리콘강), 표면 마감(Ra ≤0.6μm) 및 치수 공차(±0.003-0.008mm)를 완벽하게 맞춤화합니다. 옵션 기능으로는 다이 내부 노칭, 스태킹 라미네이션, 부품 추적을 위한 레이저 마킹 등이 포함되어 글로벌 세탁기 OEM 요구 사항을 충족합니다.

기술 사양

±0.005mm 치수 정확도800,000+ 스트로크 서비스 수명2배 생산 효율성전자동 스탬핑 호환모든 세탁기 유형에 맞춤형

응용 시나리오

Deaote의 세탁기 모터용 2열 프로그레시브 다이는 다양한 분야의 글로벌 가전제품 제조업체를 위해 설계되었습니다.

● 드럼세탁기: 에너지 효율이 높은 하이엔드 드럼세탁기용 1.0~2.0HP BLDC 모터 코어 부품 양산

● 탑로딩 세탁기: 표준 탑로딩 및 반자동 세탁기용 유도 전동기 코어 부품 생산 0.5~1.5HP

● 휴대용/소형 세탁기: 휴대용, RV, 언더카운터 세탁기용 미니 모터 코어 부품 맞춤 스탬핑

● OEM 모터 제조: 글로벌 세탁기 OEM(LG, 삼성, Haier, Whirlpool, Electrolux)을 위한 브랜드별 모터 생산을 위한 맞춤형 다이 솔루션
