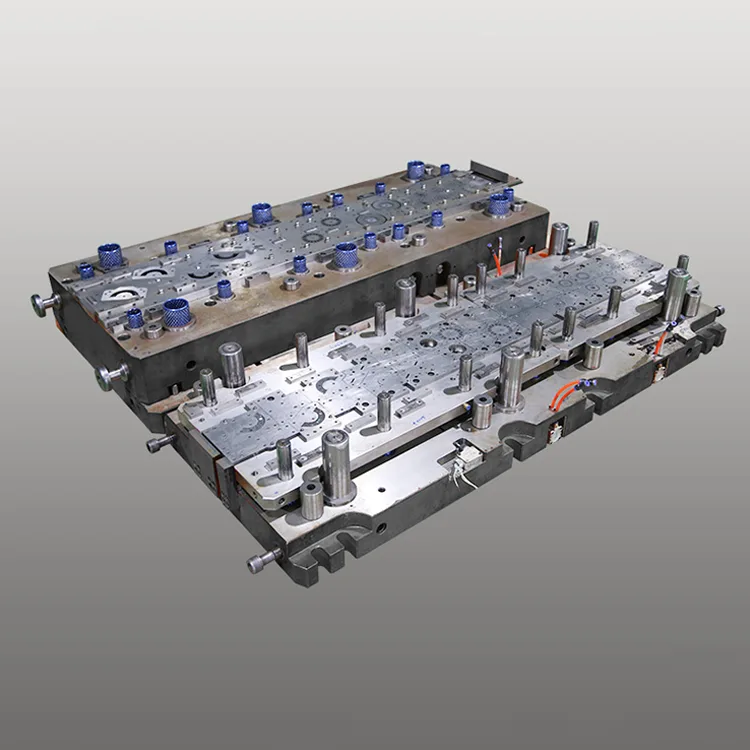

캡슐화된 모터용 이중열 프로그레시브 다이

가전제품, HVAC 시스템, 산업용 장비에 사용되는 플라스틱 밀봉(밀폐형) 모터의 핵심 자기 부품입니다. 캡슐형 모터용 2열 프로그레시브 다이는 캡슐형 모터 제조업체의 대량 생산 요구 사항을 충족하도록 설계되었습니다. 이 2열 다이는 강화된 내부식성 구조에 14~24개의 스탬핑 스테이션을 통합하여 스트로크당 2세트의 모터 코어 부품을 동시에 생산할 수 있습니다. 즉, 성형 후 정밀도와 모터 성능 안정성에 중요한 캡슐형 모터 등급 치수 공차(±0.004mm)를 유지하면서 생산 효율성을 두 배로 늘립니다.

모터 산업을 위한 정밀 금형 제조 분야에서 Deaote의 15년 이상의 전문 지식을 바탕으로 구축된 캡슐형 모터용 2열 프로그레시브 다이는 TiCN + PTFE 복합 코팅(경도 ≥64 HRC)이 적용된 내마모성 DC53/SKD11 강철 코어를 갖추고 있어 820,000회 이상의 스탬핑 스트로크(표준 다이보다 2.3배 더 길음)의 서비스 수명과 캡슐화 공정 중 플라스틱 수지 부식에 대한 저항성을 보장합니다. 최적화된 응력분포 설계와 변형방지 구조로 에어컨, 세탁기, 워터펌프, 냉동기에 사용되는 소형(0.1~1.5kW)~중형(1.5~5kW) 캡슐형 모터의 24시간 365일 양산라인에 적합합니다.

ISO 9001:2015 및 IATF 16949 품질 표준에 따라 제조된 이중열 프로그레시브 다이는 고속 자동 스탬핑 라인(분당 65-110스트로크)과 완벽하게 호환되며 실시간 품질 관리(결함 감지율 ≥99.9%)를 위한 통합 다이 내 비전 검사 시스템을 갖추고 있습니다. 모든 주요 캡슐형 모터 브랜드(Panasonic, LG, Midea, Gree)와 호환되며 글로벌 가전 제품 및 산업용 모터 제조 시스템에 원활하게 통합되어 단일 행 다이 솔루션에 비해 단위당 생산 비용을 31% 절감합니다.

제품 시리즈

DT-PD-EM1 시리즈(가전제품 캡슐형 모터)

±0.004mm 정확도, 820,000 스트로크 수명, 0.1~1.5kW 고정자/회전자 코어 부품. 세탁기, 에어컨, 냉장고 밀폐형 모터 대량생산에 적합합니다.

DT-PD-EM2 시리즈(산업용 캡슐형 모터)

±0.006mm 정확도, 750,000 스트로크 수명, 1.5-5kW 고정자/회전자 코어 부품. 워터 펌프, 팬 및 산업용 송풍기 캡슐형 모터 생산에 적합합니다.

DT-PD-EM-Custom 시리즈(OEM 캡슐형 모터)

맞춤형 치수 정확도(±0.003-0.007mm), 맞춤형 스탬핑 스테이션(12-28), 규소강(35W250/50W400)과 호환 가능. 브랜드별 OEM 캡슐형 모터 생산을 위해 설계되었습니다.

핵심 장점

1. 100% 생산 효율성 향상을 위한 이중 행 설계

통합된 2개의 병렬 스탬핑 행을 통해 스트로크당 2개의 동일하거나 혼합된 캡슐형 모터 코어 부품을 동시에 생산할 수 있어 단일 행 프로그레시브 다이에 비해 생산량이 두 배로 늘어납니다. 최적화된 재료 스트립 네스팅 레이아웃은 또한 실리콘 강철 폐기물을 16%(22%에서 6%) 줄여 캡슐형 모터 코어 생산에서 가장 큰 비용 구성 요소인 원자재 비용을 크게 낮춥니다.

2. 성형 후 안정성을 위한 캡슐화된 모터급 정밀도

±0.0007mm 포지셔닝 정확도와 인다이 레이저 측정 시스템을 갖춘 5축 CNC 가공은 ±0.004mm의 부품 치수 공차를 보장합니다. 이는 고정자/회전자 에어 갭 균일성(<0.008mm), 캡슐화 후 모터 소음 감소(<52dB) 및 에너지 효율성(IEC 60034 준수)에 중요합니다. 일관된 정밀도로 스탬핑 후 재작업이 제거되어 생산 수율이 99.5%로 향상됩니다.

3. 부식방지 및 내열코팅으로 긴 수명 보장

TiCN + PTFE 복합 코팅(경도 ≥64 HRC)이 적용된 DC53(고장력강) 및 SKD11(냉간 가공강)로 제작된 핵심 다이 구성 요소는 표준 다이(350,000 스트로크)보다 2.3배 더 긴 820,000+ 스탬핑 스트로크를 제공합니다. PTFE 코팅은 플라스틱 수지 잔류물에 대한 내식성을 제공하고 내열성 TiCN 층은 최대 180°C의 스탬핑 온도를 견디므로 유지 관리 간격이 200,000스트로크(기존 다이의 경우 65,000스트로크)까지 연장됩니다.

4. 고속 및 완전 자동화된 호환성

강화된 응력 분포를 갖춘 최적화된 다이 구조는 고속 스탬핑(분당 65-110스트로크)을 지원하고 자동화된 재료 공급, 적재 및 포장 시스템과의 완전한 통합을 지원합니다. 인다이 비전 검사 시스템은 버(0.008mm 이하), 치수 편차, 표면 결함을 실시간으로 감지하여 수동 품질 관리를 없애고 불량률을 0.08%로 줄입니다.

5. 캡슐화된 모터 효율을 위한 실리콘강 최적화

마이크로 반경(R0.012mm)의 특수 펀치 엣지 디자인은 실리콘강(35W250/50W400) 재료 응력과 엣지 버를 최소화하여 강철의 자기 특성을 보존하고 캡슐화된 모터 에너지 효율을 4~6% 향상시킵니다. 곡물 지향(GO) 및 비 곡물 지향(NGO) 규소강과 모두 호환되며 글로벌 가전제품 에너지 효율 표준(EU Ecodesign, US ENERGY STAR)을 충족합니다.

6. 다양한 캡슐화 모터 요구 사항에 대한 모듈식 맞춤화

스탬핑 스테이션(12-28), 재료 호환성(0.25-0.5mm 실리콘강), 표면 마감(Ra ≤0.5μm) 및 치수 공차(±0.003-0.007mm)를 완벽하게 맞춤화합니다. 옵션 기능으로는 다이 내 노칭, 적층 적층, 부식 방지 코팅 등이 있으며, 성형 후 조립 호환성에 대한 글로벌 캡슐형 모터 OEM 요구 사항을 충족합니다.

기술 사양

±0.004mm 치수 정확도820,000+ 스트로크 서비스 수명2배 생산 효율성내열성 다이 코팅모든 캡슐형 모터 유형에 맞춤형

응용 시나리오

Deaote의 캡슐형 모터용 2열 프로그레시브 다이는 다양한 분야의 글로벌 모터 제조업체를 위해 설계되었습니다.

● 가전용 모터: 세탁기, 에어컨, 냉장고, 식기세척기 캡슐형 모터용 0.1~1.5kW 고정자/회전자 핵심부품 양산

● 산업용 모터: 워터 펌프, 팬, 송풍기 및 컨베이어 캡슐형 모터용 1.5~5kW 고정자/회전자 코어 부품 생산

● HVAC 모터: 공조기, 열 펌프, 중앙 공조 캡슐화 모터의 핵심 부품에 대한 맞춤형 스탬핑

● OEM 모터 제조: 브랜드별 모터 생산을 위한 글로벌 캡슐형 모터 OEM(Panasonic, LG, Midea, Gree, Whirlpool)을 위한 맞춤형 다이 솔루션
