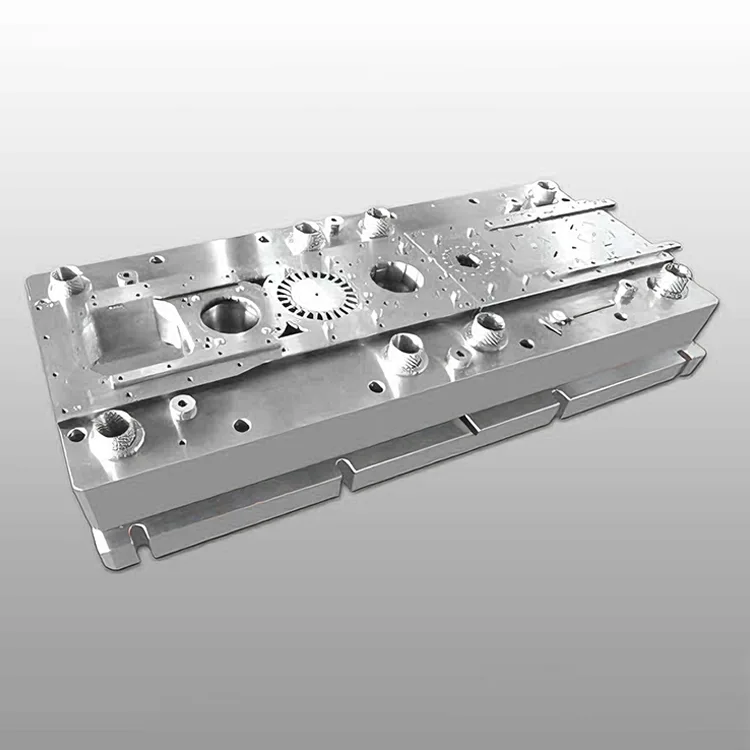

자동차 영구자석 모터 코어용 프로그레시브 다이

Suzhou Deaote의 자동차 영구 자석 모터 코어용 프로그레시브 다이는 고정자 및 회전자 코어의 대량 생산을 위해 독점적으로 설계된 고정밀, 안정성이 뛰어난 스탬핑 도구입니다.

문의 보내기

제품 설명

전기 자동차(EV), 하이브리드 전기 자동차(HEV), 내연 기관(ICE) 보조 시스템(파워 스티어링, 냉각 팬)에 사용되는 영구 자석 모터의 핵심 자기 부품입니다. 자동차 PM 모터의 엄격한 자기 및 치수 요구 사항을 충족하도록 설계된 이 자동차 영구 자석 모터 코어용 프로그레시브 다이는 견고한 진동 방지 구조에 20~32개의 스탬핑 스테이션을 통합하여 ±0.003mm의 치수 공차로 일관된 부품 품질을 제공합니다. 이는 PM 모터 토크 밀도(≥40 N·m/kg) 및 에너지 변환 효율(≥97%)에 중요합니다.

IATF 16949:2016 및 ISO 9001:2015 품질 표준에 따라 제조된 PM 모터 코어 프로그레시브 다이는 고속 자동 스탬핑 라인(분당 60-90스트로크)과 완벽하게 호환되며 실시간 품질 관리(결함 감지율 ≥99.95%)를 위한 통합 다이 내부 레이저 검사 시스템을 갖추고 있습니다. 모든 주요 자동차 PM 모터 브랜드(Bosch, Continental, DENSO, Valeo)와 호환되며 글로벌 자동차 부품 제조 시스템에 원활하게 통합되어 기존 프로그레시브 다이에 비해 생산 불량률을 0.06%로 줄입니다.

제품 시리즈

DT-PD-PM1 시리즈(EV 트랙션 PM 모터)

±0.003mm 정확도, 850,000 스트로크 수명, 50-200kW 트랙션 모터 코어. BEV/HEV 승용차 PM 모터 양산에 최적입니다.

DT-PD-PM2 시리즈(ICE 보조 PM 모터)

±0.004mm 정확도, 800,000 스트로크 수명, 0.5-5kW 보조 모터 코어(파워 스티어링/냉각 팬). ICE 차량 PM 모터 생산에 적합합니다.

DT-PD-PM-Custom 시리즈(OEM 자동차용 PM 모터)

맞춤형 치수 정확도(±0.002-0.005mm), 맞춤형 스탬핑 스테이션(18-36), 규소강(27Q120/35W250)과 호환됩니다. 브랜드별 자동차 PM 모터 생산을 위해 설계되었습니다.

핵심 장점

1. 최대 토크 밀도를 위한 PM 모터급 정밀도

위치 정확도가 ±0.0006mm인 6축 CNC 가공과 다이 내 레이저 측정 시스템은 부품 치수 공차 ±0.003mm를 보장합니다. 이는 고정자/회전자 에어 갭 균일성(0.006mm 이하) 및 PM 모터 토크 밀도(≥40N·m/kg)에 중요합니다. 일관된 정밀도로 인해 사후 스탬핑 가공이 필요 없어 자동차 PM 모터 코어의 생산 수율이 99.8%로 향상됩니다.

2. 에너지 효율을 위한 자기 성능 최적화

마이크로 반경(R0.01mm) 및 저응력 재료 공급 시스템을 갖춘 특수 펀치 엣지 설계는 실리콘강(27Q120/35W250) 소성 변형 및 잔류 응력을 최소화하고 재료의 투자율(≥1.8 T)을 보존하며 코어 손실을 8-10% 줄입니다. 이러한 최적화는 PM 모터 에너지 변환 효율(≥97%)을 직접적으로 향상시키고 EV 주행 범위를 3~5% 확장합니다.

3. 수명 연장을 위한 고경도 코팅 공구강

TiCN 코팅(경도 ≥66 HRC)을 적용한 ASP23(분말 야금강) 및 SKD11(냉간 가공강)로 제작된 핵심 다이 구성 요소는 표준 다이(350,000 스트로크)보다 2.4배 더 긴 850,000+ 스탬핑 스트로크를 제공합니다. TiCN 코팅은 고온 저항(최대 450°C)과 내마모성을 제공하여 유지 관리 간격을 220,000스트로크(기존 다이의 경우 80,000스트로크)로 연장합니다.

4. 고속 스탬핑을 위한 견고한 방진 구조

응력 완화 열처리(HV ≥220) 및 정밀 가이드 기둥(런아웃 ≤0.001mm)을 갖춘 S50C 고강도 강철로 제작된 강화 다이 프레임은 분당 90스트로크에서도 스탬핑 편차가 전혀 발생하지 않도록 보장합니다. 대칭 구조 설계로 고속 생산 시 진동을 최소화하여 자동차 PM 모터 양산 라인의 24시간 365일 정밀도를 일정하게 유지합니다.

5. 자동차 제조 표준과의 완벽한 호환성

IATF 16949:2016 자동차 품질 표준을 준수하고 자동화된 재료 공급, 스태킹 및 추적 시스템(레이저 마킹 통합)과 완벽하게 호환됩니다. 다이는 GO(결정립 방향) 및 NGO(비결정립) 실리콘 강철(두께 0.25~0.5mm)을 모두 지원하여 글로벌 자동차 PM 모터 재료 요구 사항(EU REACH, US EPA)을 충족합니다.

6. 다양한 PM 모터 요구 사항에 대한 모듈식 맞춤화

스탬핑 스테이션(18-36), 재료 호환성(0.25-0.5mm 실리콘강), 표면 마감(Ra ≤0.4μm) 및 치수 공차(±0.002-0.005mm)를 완벽하게 맞춤화합니다. 옵션 기능으로는 다이 내 적층 적층, 절연 코팅 호환성 및 부식 방지 처리가 포함되어 PM 모터 코어 생산에 대한 글로벌 자동차 OEM 요구 사항을 충족합니다.

기술 사양

매개변수	DT-PD-PM1 시리즈	DT-PD-PM2 시리즈	DT-PD-PM-맞춤형 시리즈
치수 정확도	±0.003mm	±0.004mm	±0.002-0.005mm(맞춤형)
수명(스트로크)	850,000+	800,000+	750,000-900,000 (맞춤형)
스탬핑 속도	70-90SPM	60-80SPM	50-100 SPM(맞춤형)
스탬핑 스테이션	24-32	20-26	18-36(사용자 정의)
호환 가능한 재료 두께	0.3-0.5mm	0.25-0.4mm	0.25-0.5mm(맞춤형)
다이 재료	ASP23 + TiCN 코팅	SKD11 + TiCN 코팅	맞춤형(DC53/SKH-51 옵션)
호환 가능한 프레스 톤수	80-120톤	40-80톤	30-150톤(맞춤형)
