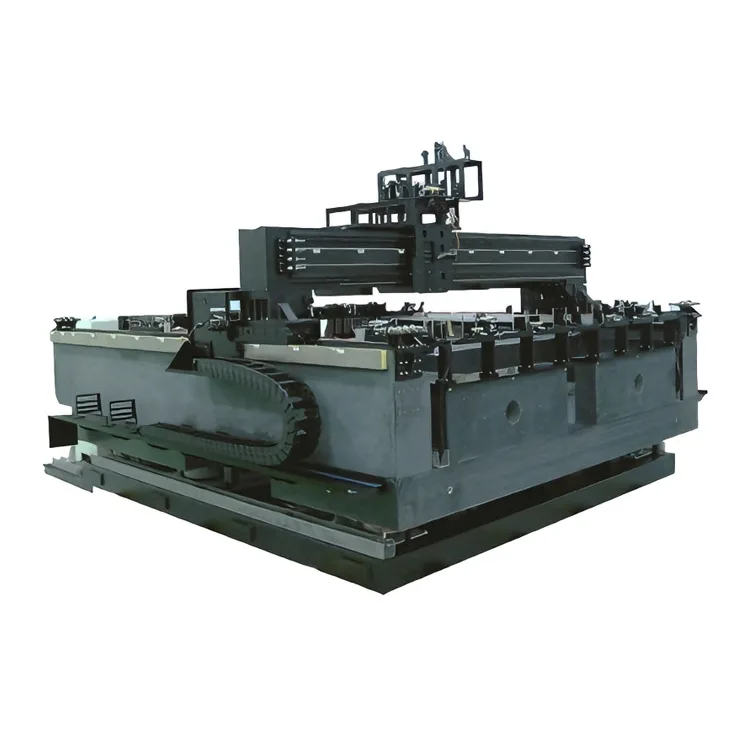

10.5G LCD 감지 및 수리

정밀 금형 및 대규모 모션 부품 제조 분야에서 Deaote의 15년 이상의 전문 지식을 바탕으로 구축된 듀얼 드라이브 설계는 단일 축 토크 변형을 제거하고 전체 10.5G LCD 감지 및 수리 표면(3.37m × 2.94m)에 걸쳐 균일한 모션을 보장합니다. 이 플랫폼은 열적으로 안정화된 화강암 베이스와 활성 방진 시스템을 갖추고 있어 LCD 클린룸 환경(클래스 1000)에서 연중무휴 연속 작동 중에도 위치 정확도(±2μm 반복성)를 유지합니다. 자동 광학 검사(AOI) 시스템, 레이저 수리 도구 및 비전 가이드 수리 로봇과 호환되는 이 제품은 10.5G LCD 생산 라인에 원활하게 통합되어 패널 수율을 향상시키고 불량률을 줄일 수 있습니다.

검사 및 수리 워크플로우 모두에 최적화된 10.5G LCD 감지 및 수리는 맞춤형 이동 범위(X축: 최대 4000mm, Y축: 최대 3500mm)와 높은 동적 성능(최대 속도: 1.2m/s, 가속도: 0.8G)을 지원하여 대량 LCD 제조의 처리량 요구 사항을 충족합니다. 모듈식 설계를 통해 수리 도구 위치 지정을 위한 Z축 리프트 모듈과 패널 정렬을 위한 세타축 회전(±0.005° 정확도)을 포함한 맞춤형 솔루션이 가능하므로 품질 관리를 강화하고 생산 비용을 절감하려는 10.5G LCD 패널 제조업체에 이상적인 모션 코어가 됩니다.

핵심 장점

1. 10.5G 대용량 안정성을 위한 듀얼 드라이브 아키텍처

X/Y 축에 대칭형 이중 선형 모터 드라이브가 장착된 이 플랫폼은 단일 드라이브 대형 모션 시스템에서 흔히 발생하는 모션 스큐 및 토크 변형을 제거합니다. 이는 5μm/m 이하의 평탄도 제어로 전체 10.5G LCD 감지 및 수리에 걸쳐 균일한 속도와 위치 지정을 보장합니다. 이는 대형 디스플레이 기판 전체에서 일관된 결함 감지 및 픽셀 수리에 중요합니다.

2. LCD 검사/수리를 위한 미크론 수준의 정밀도

통합된 고해상도 선형 인코더(0.1μm 분해능)와 실시간 위치 보정 알고리즘은 X/Y 축에 대해 ±2μm 반복 위치 정확도와 ±5μm 절대 정확도를 제공합니다. 이를 통해 10.5G LCD 감지 및 수리 시 하위 픽셀 결함(5μm 이하 크기)을 정확하게 타겟팅할 수 있어 잘못된 감지율을 줄이고 인접한 픽셀에 손상을 주지 않고 안정적인 픽셀 수리(데드 픽셀, 밝은 점, 라인 결함 수정)를 보장합니다.

3. 고강도 및 고속 성능

10.5G LCD 감지 및 수리 툴링을 포함하여 무거운 하중(500kg 이하)을 처리하도록 설계된 이 플랫폼은 최대 이동 속도 1.2m/s 및 가속도 0.8G를 달성하여 높은 처리량(시간당 최대 60개 패널)과 정밀 수리 작업에 필요한 안정성의 균형을 유지합니다. 에어 베어링 가이드웨이 설계는 기계적 마찰을 제거하여 부드러운 모션을 보장하고 서비스 수명을 연장합니다(MTBF ≥25,000시간).

4. 열 안정성 및 진동 방지 설계

천연 화강암 베이스(열팽창 계수 ≤0.5×10⁻⁶/℃)와 능동형 제진 시스템으로 구성된 플랫폼은 온도 변동(≤0.3μm/℃) 및 외부 공장 진동으로 인한 위치 드리프트를 최소화합니다. 이러한 안정성은 고용량 10.5G LCD 제조의 중요한 요구 사항인 확장된 생산 실행 전반에 걸쳐 일관된 검사/수리 품질을 보장합니다.

5. LCD 생산 시스템과의 완벽한 통합

업계 표준 통신 프로토콜(EtherCAT, PROFINET, Modbus TCP) 및 LCD 공장 MES 시스템과 호환되는 이 플랫폼은 AOI 장비, 레이저 수리 도구 및 자동 자재 처리 시스템(AMHS)과 완벽하게 통합됩니다. Suzhou Deoute는 기존 10.5G LCD 생산 라인 워크플로에 맞게 제어 인터페이스와 모션 프로필을 완벽하게 사용자 정의하여 통합 시간과 가동 중지 시간을 줄입니다.

6. 클린룸 및 유지관리 친화적인 디자인

클래스 1000 LCD 클린룸 작동을 위해 설계된 이 플랫폼은 밀봉된 선형 모터 인클로저와 HEPA 필터링된 공기 순환을 특징으로 하여 입자 생성(<0.1μm 입자 방출)을 방지합니다. 무급유 에어베어링 구성요소와 모듈식 구조는 현장 서비스에 사용할 수 있는 빠른 교체 부품을 통해 유지보수 요구사항을 줄여 연중무휴 LCD 제조 라인의 생산 중단 시간을 최소화합니다.

기술 사양

응용 시나리오

10.5G LCD 감지 및 수리 제조용으로 설계된 당사의 듀얼 드라이브 모션 플랫폼은 다음과 같은 고정밀 프로세스에 널리 사용됩니다.

● 10.5세대 LCD 광학 검사: 대형 TV 패널의 픽셀 결함, 편광판 정렬, 유리 기판 평탄도에 대한 자동 광학 검사(AOI)

● LCD 픽셀 수리: 10.5세대 LCD 패널의 데드 픽셀, 휘점, 라인 결함 레이저 수리(COG/FOG 본딩 보정 호환)

● 패널 엣지 트리밍: 10.5G LCD 패널의 과잉 유리/기판 재료를 정밀하게 트리밍하여 최종 크기 사양을 충족시킵니다.

● 백라이트 모듈 정렬: 대형 LCD 패널 조립을 위한 백라이트 유닛(BLU) 및 LED 어레이의 고정밀 위치 지정

● 품질 관리 검증: 업계 품질 표준 준수를 보장하기 위한 10.5G LCD 패널의 수리 후 검사 및 검증
