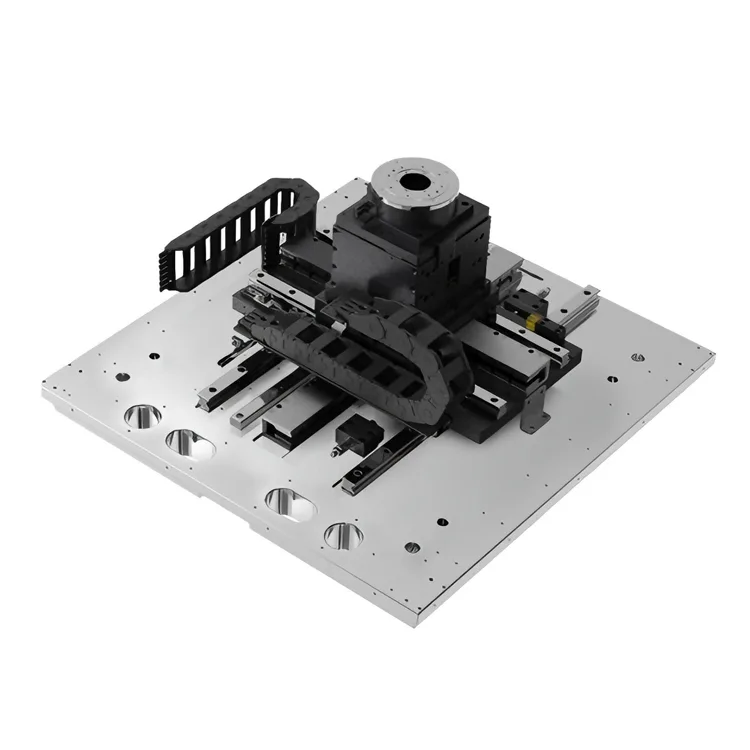

6 또는 8인치 웨이퍼 테스트

Deaote의 6인치 또는 8인치 웨이퍼 테스트는 서브미크론 포지셔닝 정확도, 안정적인 접촉력 제어 및 다양한 웨이퍼 유형과의 호환성을 포함하여 웨이퍼 수준 테스트의 엄격한 요구 사항을 충족하도록 설계되었습니다. 이 프로브 스테이션은 고급 동작 제어 시스템, 진공 척 기술 및 진동 방지 설계를 통합하여 전기 특성화, 매개변수 테스트 및 반도체 웨이퍼의 신뢰성 테스트를 위한 신뢰할 수 있고 반복 가능한 성능을 제공합니다.

정밀 금형 및 모션 부품 제조 분야에서 Deaote의 수십 년간의 전문 지식을 바탕으로 구축된 6인치 또는 8인치 웨이퍼 테스트 프로브 스테이션은 견고하고 열적으로 안정적인 화강암 베이스와 초정밀 XY 스테이지를 갖추고 있어 프로브 카드와 웨이퍼 다이 간의 미크론 수준 정렬을 보장합니다. 다양한 프로브 카드(수직, 캔틸레버, MEMS) 및 테스트 장비(ATE 시스템, 파라메트릭 분석기)와 호환되므로 로직 칩, 메모리 칩, 전력 반도체 및 광전자 장치의 R&D 및 대량 생산 테스트에 적합합니다.

6인치 또는 8인치 웨이퍼 테스트 프로브 스테이션의 모듈식 설계를 통해 고온/저온 테스트를 위한 온도 제어 척 옵션(-40℃ ~ 150℃), 고처리량 생산을 위한 자동화된 웨이퍼 처리, 데이터 수집 시스템과의 원활한 통합 등 특정 테스트 요구 사항을 충족하기 위해 쉽게 사용자 정의할 수 있습니다. 당사의 솔루션은 반도체 제조업체와 테스트 연구소가 테스트 정확도를 향상하고 잘못된 실패율을 줄이며 전반적인 테스트 효율성을 향상시키는 데 도움이 됩니다.

핵심 장점

1. 서브미크론 포지셔닝 정확도

고해상도 선형 인코더 폐쇄 루프 피드백(0.05μm 분해능)과 에어 베어링 XY 스테이지를 갖춘 프로브 스테이션은 웨이퍼 정렬을 위해 ±0.5μm 반복 포지셔닝 정확도와 ±1μm 절대 포지셔닝 정확도를 달성합니다. 이를 통해 프로브 니들과 웨이퍼 패드 사이의 정확한 접촉(접촉 정확도 ≤1μm)을 보장하여 오정렬로 인한 테스트 오류를 ​​제거하고 신뢰할 수 있는 전기 특성화 결과를 보장합니다.

2. 안정적인 접촉력 제어

통합 압전 세라믹 드라이브 및 힘 감지 시스템을 사용하면 프로브 카드 전체에 힘을 균일하게 분배하여 프로브 접촉력(바늘당 0.1g~50g)을 정밀하게 제어할 수 있습니다. 이는 웨이퍼 패드 손상(스크래치, 박리)을 방지하고 저전력 및 고주파수 웨이퍼 테스트 애플리케이션에 중요한 일관된 전기 접촉 저항을 보장합니다.

3. 열 안정성 및 진동 방지 설계

천연 화강암 베이스(초저열팽창계수 ≤0.5×10⁻⁶/℃)와 능동형 방진 시스템으로 구성된 프로브 스테이션은 온도 변화 및 외부 진동으로 인한 위치 변동을 최소화합니다. 온도 안정화 척(온도 안정성 ±0.1℃)은 반도체의 고정밀 파라메트릭 테스트에 필수적인 일관된 테스트 조건을 더욱 보장합니다.

4. 6/8인치 웨이퍼 호환성 및 유연성

6인치 또는 8인치 웨이퍼 테스트 프로브 스테이션은 조정 가능한 진공 척과 웨이퍼 정렬 가이드를 통해 6인치와 8인치 웨이퍼 크기 사이의 원활한 전환을 지원하므로 맞춤 고정 장치 교체가 필요하지 않습니다. 다양한 웨이퍼 유형(실리콘, GaAs, SiC, GaN) 및 두께(100μm ~ 775μm)와 호환되어 다양한 반도체 테스트 요구(로직, 메모리, 전력 장치, 광전자 공학)에 적응합니다.

5. 높은 처리량 및 쉬운 조작

최적화된 모션 제어 알고리즘은 빠른 웨이퍼 스테이지 이동(최대 속도 100mm/s)과 빠른 다이 간 위치 지정(정착 시간 ≤50ms)을 가능하게 하여 높은 처리량 테스트(시간당 최대 2000개의 다이)를 지원합니다. 직관적인 터치스크린 HMI 및 호환 소프트웨어(GPIB, USB, 이더넷 인터페이스)를 통해 ATE 시스템 및 자동화된 테스트 워크플로우와 쉽게 통합할 수 있어 운영자 교육 시간과 인적 오류가 줄어듭니다.

6. 낮은 유지보수 및 긴 서비스 수명

에어 베어링 스테이지와 비접촉 구동 메커니즘은 기계적 마모를 제거하여 유지 관리 빈도를 줄이고 서비스 수명을 연장합니다(MTBF ≥30,000시간). HEPA 필터 시스템을 갖춘 밀폐형 설계는 웨이퍼와 프로브 카드의 먼지 오염을 방지하며, IP54 보호 등급은 클린룸 환경(클래스 1000/100)에서 안정적인 작동을 보장합니다.

기술 사양

응용 시나리오

6/8인치 웨이퍼 테스트 전용으로 설계된 당사의 프로브 스테이션은 다음과 같은 반도체 테스트 응용 분야에서 널리 사용됩니다.

● 파라메트릭 테스트: 로직 칩, 메모리 칩(DRAM, NAND) 및 전력 반도체(MOSFET, IGBT)의 DC/AC 특성화

● 신뢰성 테스트: 반도체 소자의 고온/저온 사이클링, 번인 테스트, 수명 테스트

● 광전자 소자 테스트: 레이저 다이오드(LD), 포토다이오드(PD), LED 웨이퍼 레벨 테스트

● 화합물 반도체 테스트: RF 및 전력 장치에 대한 GaAs, SiC, GaN 웨이퍼 테스트

● R&D 및 소규모 배치 생산: 새로운 반도체 설계의 프로토타입 제작 및 검증 테스트
