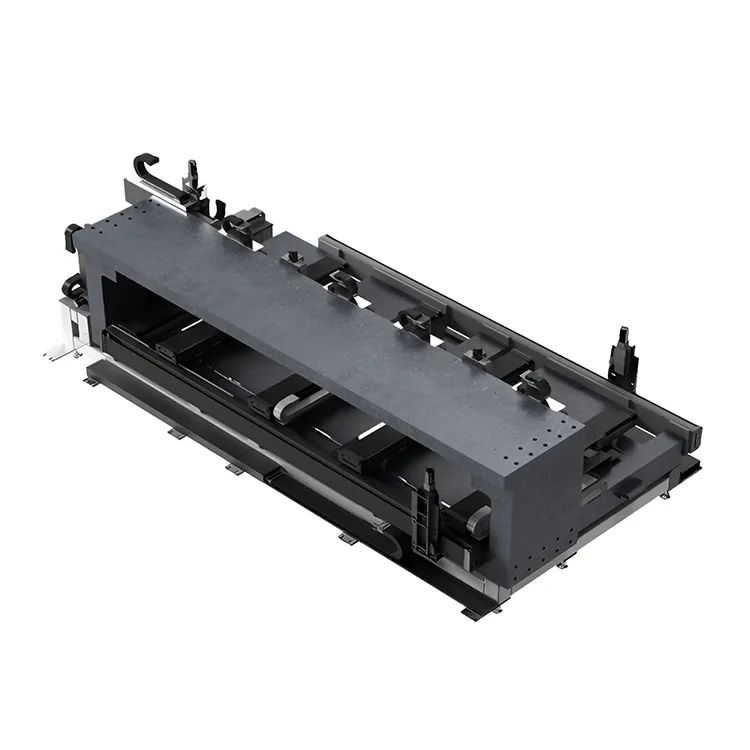

다축 정밀 모션 플랫폼

당사의 다축 정밀 모션 플랫폼은 고강성 알루미늄 합금 또는 화강암 베이스, 정밀 선형 가이드, 고성능 서보 모터 및 절대 광학 인코더를 통합하여 ±0.5μm 위치 정확도와 ±0.1μm 반복성을 달성합니다. 산업 환경에서 연중무휴 연속 작동을 위해 설계된 당사의 모션 플랫폼은 모듈식 설계, 손쉬운 통합 및 고급 모션 제어 알고리즘을 특징으로 하여 가장 까다로운 자동화 애플리케이션에 대해 정확하고 안정적인 위치 지정을 보장합니다.

● 정확한 애플리케이션 요구 사항 및 CAD 사양에 맞게 설계된 맞춤형 2-6축 모션 스테이지

● 중요한 정밀 애플리케이션을 위한 나노미터 수준의 반복성(±0.1μm)을 갖춘 서브미크론 포지셔닝 정확도(±0.5μm)

● 손쉬운 맞춤화 및 유지 관리를 위해 교체 가능한 구성 요소를 갖춘 모듈식 설계

● 매우 안정적인 위치 결정을 위한 진동 방지 기술이 적용된 고급 모션 제어 알고리즘

● 완벽한 품질 관리 및 추적성을 갖춘 ISO 9001:2015 인증 제조

주요 기능 및 핵심 장점

고강성 기계적 설계

당사의 다축 정밀 모션 플랫폼은 고강도 알루미늄 합금(6061-T6) 또는 화강암 베이스를 사용하여 탁월한 구조적 견고성과 열 변형을 최소화합니다. 모듈식 설계를 통해 2~6축 시스템을 쉽게 구성할 수 있으며, 정밀 가공된 구성 요소는 최적의 모션 정확도를 위해 5각초 이내의 평행성과 직각성을 보장합니다.

고급 모션 제어 시스템

고성능 서보 모터, 정밀 볼 스크류 또는 리니어 모터, 절대 광학 인코더(1nm 분해능)와 통합된 당사의 다축 스테이지는 서브미크론 정확도로 부드럽고 정밀한 모션을 제공합니다. 독점 모션 제어 소프트웨어에는 경로 최적화, 진동 억제 및 실시간 오류 보상 알고리즘이 포함되어 있습니다.

산업 등급 신뢰성

모든 다축 정밀 모션 플랫폼은 IP65 보호 등급, 밀봉된 선형 가이드 및 고온 내성 구성 요소를 갖춘 산업 환경에서 연중무휴 작동하도록 제작되었습니다. 견고한 설계로 최소한의 유지 관리 요구 사항으로 20,000시간 이상의 MTBF(평균 고장 간격)를 보장합니다.

기술 사양

기계 사양

● 기본 재질: 6061-T6 알루미늄 합금/흑색 화강암(00级)

● 가이드 시스템: 정밀 리니어 롤러 가이드/에어 베어링

● 구동 시스템: 볼 스크류가 장착된 서보 모터 / 리니어 모터

● 피드백: 절대 광학 인코더(1nm 분해능)

● 보호 등급: IP65 표준(IP67 옵션)

환경 및 작동 사양

● 작동 온도: 0~40°C(온도 보상 옵션)

● 습도: 10~90% RH(비응축)

● 진동 차단: 수동/능동 진동 제어 옵션

● 전원 공급 장치: 200-240V AC, 50/60Hz, 단상/3상

● 제어 인터페이스: EtherCAT / Modbus / TCP/IP / 아날로그

다축 모션 스테이지 애플리케이션

산업 자동화

산업 자동화 및 로봇공학

● 전자 부품 조립을 위한 정밀 픽 앤 플레이스 시스템

● 자동차 부품의 자동 테스트 및 검사 시스템

● 다축 동기화 기능을 갖춘 CNC 공작 기계 포지셔닝 시스템

● 6축 정밀 제어를 통한 로봇 팔 엔드 이펙터 포지셔닝

반도체 제조

반도체 및 전자

● 반도체 제조용 웨이퍼 핸들링 및 포지셔닝 시스템

● 다축 정밀 포지셔닝을 통한 PCB 검사 및 테스트

● 서브미크론 정확도로 LED 칩 패키징 및 접합

● 광섬유 정렬 및 접속 시스템

의료 및 과학

의료 기기 및 과학 연구

● 고정밀 위치결정이 가능한 의료기기 제조 및 조립

● 다축 샘플 위치 지정 기능을 갖춘 생체의학 영상 시스템

● 6축 모션제어 레이저 수술장비

● 재료 테스트 및 특성화를 위한 과학 연구 장비
