PCB 펀칭

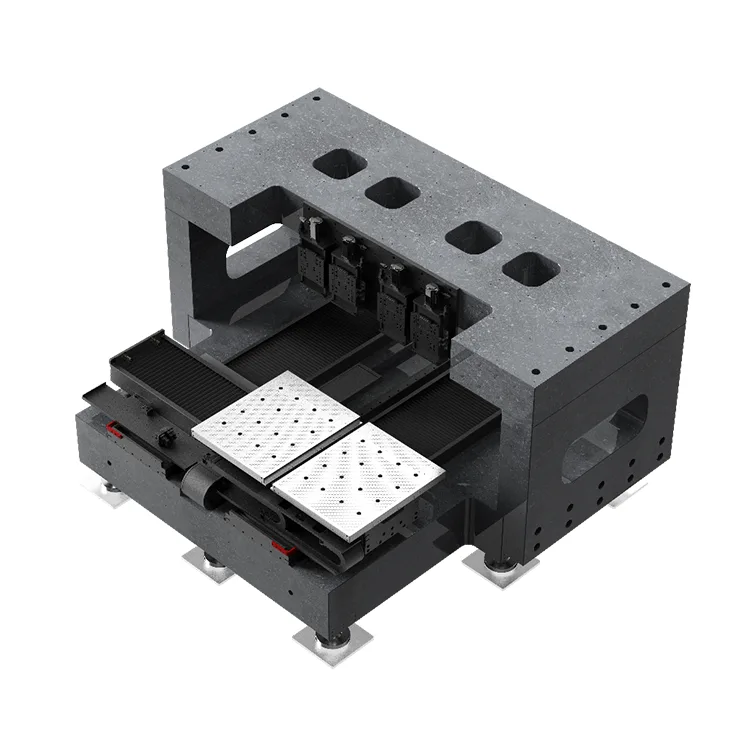

CO2 레이저 PCB 펀칭의 고유한 요구 사항에 맞게 특별히 설계된 이 플랫폼은 미크론 수준의 위치 지정 기능과 고속 모션 안정성을 결합하여 레이저 빔 위치 지정 및 드릴링 깊이를 정밀하게 제어할 수 있습니다. 다양한 PCB 유형(리지드, 연성, 리지드-플렉스 PCB) 및 두께와 호환되며 가전제품, 자동차 전자제품, 산업 제어 및 항공우주 PCB 생산을 위한 대용량, 고정밀 드릴링을 지원합니다. 당사의 솔루션은 PCB 제조업체가 드릴링 수율을 개선하고 주기 시간을 단축하며 현대 전자 부품의 소형화 요구 사항을 충족하도록 돕습니다.

Suzhou Deaote의 수십 년간의 정밀 금형 및 모션 부품 전문 지식으로 제작된 이 플랫폼은 기계적 진동이나 온도 드리프트로 인한 드릴링 편차를 최소화하는 저진동, 열 안정성 구조를 갖추고 있습니다. 모듈식 설계를 통해 기존 CO2 레이저 드릴링 장비와 쉽게 통합할 수 있으며 향상된 정밀도와 생산성을 추구하는 PCB 펀칭 생산 라인에 비용 효율적인 업그레이드 경로를 제공합니다.

핵심 장점

1. 미크론 수준의 드릴링 정밀도

고해상도 선형 인코더 폐쇄 루프 피드백(0.1μm 분해능)과 XY축 선형 모터 직접 구동 기능을 갖춘 이 플랫폼은 ±1μm 반복 위치 정확도와 ±2μm 절대 위치 정확도를 달성합니다. 이를 통해 일관된 구멍 배치(구멍 위치 편차 ≤±3μm)와 구멍 직경(최소 드릴 가능 구멍 직경: 50μm)의 정밀한 제어가 보장되며, 버(burr), 고르지 않은 구멍 벽 및 위치 오프셋이 제거됩니다. 이는 고밀도 PCB 펀칭에 중요합니다.

2. 고속, 고효율 가공

최적화된 모션 제어 알고리즘과 고강성 가이드 레일 시스템은 최대 2m/s의 이동 속도와 1.2G의 가속도를 구현하여 고주파 드릴링 사이클(마이크로 비아의 경우 최대 100홀/초)을 지원합니다. 플랫폼의 빠른 응답과 짧은 정착 시간은 비생산적인 동작 시간을 줄여 PCB 드릴링 처리량을 크게 늘리는 동시에 대량 생산 실행 전반에 걸쳐 일관된 홀 품질을 유지합니다.

3. 열 안정성 및 저진동 구조

화강암 베이스(초저열팽창계수)와 진동 감쇠 설계로 구성된 플랫폼은 온도 변화(0.5μm/℃ 이하)와 기계적 진동으로 인한 위치 드리프트를 최소화합니다. 이러한 안정성은 장시간 연속 작업 중에도 전체 PCB 패널에 걸쳐 균일한 구멍 깊이와 직경을 보장합니다. 이는 대량 PCB 펀칭 생산에서 일관된 품질을 유지하는 데 필수적입니다.

4. PCB 유형 호환성 및 사용자 정의

이 플랫폼은 다양한 PCB 패널 크기를 수용할 수 있도록 조정 가능한 작업 영역(300×300mm ~ 1200×800mm)을 통해 Rigid FR-4, 유연한 PI, Rigid-Flex 및 금속 코어 PCB를 포함한 모든 일반적인 PCB 유형에 대한 드릴링을 지원합니다. Suzhou Deoute는 막힌 구멍 깊이 제어를 위한 조정 가능한 Z축 이동, 맞춤형 진공 척 시스템, 레이저 제어 소프트웨어와의 원활한 통합 등 특정 드릴링 요구 사항에 맞는 맞춤형 솔루션을 제공합니다.

5. 낮은 유지보수 및 긴 서비스 수명

비접촉 선형 모터 드라이브는 기계적 마모와 백래시를 제거하여 유지 관리 빈도를 줄이고 서비스 수명을 연장합니다(MTBF ≥20,000시간). IP65 등급 보호 기능은 PCB 펀칭 제조 환경에서 먼지와 냉각수 오염으로부터 보호하는 동시에 통합 온도 모니터링 및 자동 보상 기능을 통해 가동 중지 시간을 최소화하면서 장기적인 작동 신뢰성을 보장합니다.

기술 사양

응용 시나리오

PCB 펀칭 제조 시 CO2 레이저 드릴링 전용으로 설계된 당사 플랫폼은 다음과 같은 고정밀 드릴링 응용 분야에 널리 사용됩니다.

● 견고한 PCB: 가전제품(스마트폰, 노트북), 자동차 PCB, 산업용 제어 보드용 관통 구멍 및 막힌 구멍 드릴링

● 유연한 & Rigid-Flex PCB: 웨어러블 장치, 의료 전자 제품 및 항공우주 연성 회로용 마이크로 비아 드릴링

● HDI(고밀도 상호 연결) ​​PCB: 고성능 전자 장치용 초미세 마이크로 비아 드릴링(직경 50~200μm)

● 금속 코어 PCB: LED 조명, 전력 전자 장치, 자동차 전력 모듈용 열 비아 드릴링

데오테 소개

Suzhou Deaote Precision Mold Co., Ltd.는 정밀 금형, 고정밀 모션 부품 및 맞춤형 모션 플랫폼의 R&D, 제조 및 판매를 전문으로 하는 선도적인 첨단 기술 기업입니다. 정밀 제조 분야에서 15년 이상의 전문 지식을 바탕으로 전자, 반도체, 산업 자동화 분야의 글로벌 고객에게 서비스를 제공하고 있습니다.

당사의 CO2 레이저 드릴링 모션 플랫폼은 핵심 정밀 금형 기술과 모션 제어 전문 지식을 활용하여 PCB 펀칭 제조의 고유한 과제를 해결합니다. 우리는 맞춤형 플랫폼 설계부터 현장 통합 및 애프터 서비스 지원에 이르기까지 엔드투엔드 솔루션을 제공하여 제품이 최고 수준의 정밀도, 신뢰성 및 효율성을 충족하도록 보장합니다.

"정밀 추진 발전, 혁신 창출 가치"에 전념하는 Suzhou Deaote는 엄격한 품질 관리 시스템(ISO 9001:2015 인증)과 지속적인 R&D 투자를 고수하여 빠르게 발전하는 전자 제조 산업에서 고객이 경쟁력을 유지할 수 있도록 돕는 모션 솔루션을 제공합니다.
