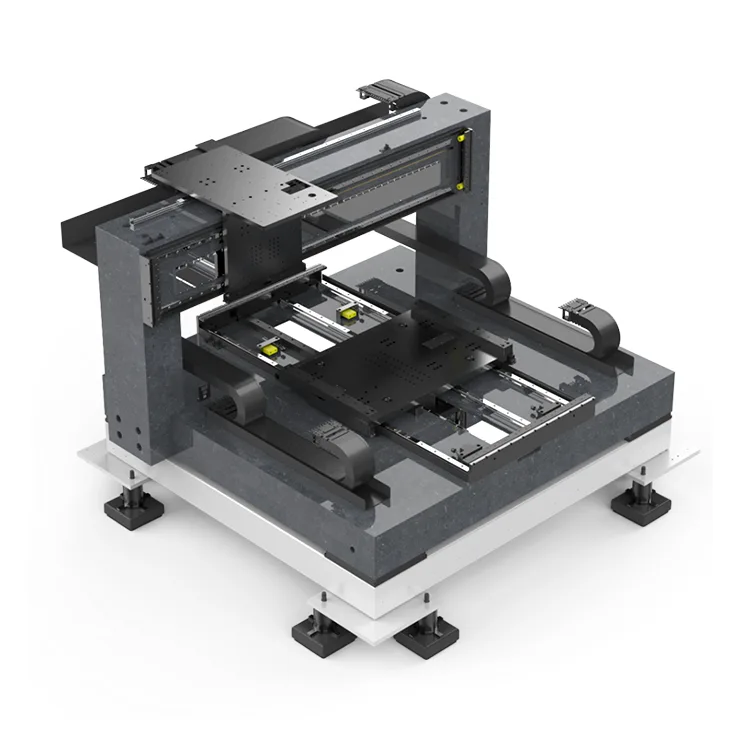

LCD 레이저 절단

고정밀 선형 드라이브, 고강성 가이드, 완전 폐쇄 루프 피드백 및 적응형 흡착 포지셔닝 시스템을 통합한 당사 플랫폼은 다양한 크기의 LCD 제품에 대한 풀 컷 및 하프 컷 프로세스를 모두 지원합니다. LCD 레이저 커팅, 특수 형상 커팅, 프레임 트리밍 등에 널리 사용되며 자동화, 고정밀 LCD 디스플레이 생산 라인의 핵심 부품입니다. 당사의 솔루션은 제조업체가 수율을 개선하고 인건비를 절감하며 대규모 대량 생산을 달성하는 데 도움이 됩니다.

적응형 스케일링 설계와 미크론 수준 포지셔닝 기술을 갖춘 이 플랫폼은 기존 시스템에서 흔히 발생하는 호환성 문제와 포지셔닝 편차를 제거합니다. 열악한 LCD 레이저 절단 환경(하드웨어 구조에서 제어 알고리즘까지)에 최적화된 이 제품은 고속 모션 안정성과 장기적인 작동 신뢰성의 균형을 유지하여 정밀 모션 시스템에 대한 Deaote의 기술 전문성을 입증합니다.

핵심 장점

1. 미크론 수준의 위치 결정 정밀도

XY축 정밀 선형 모터 직접 구동 및 고해상도 격자 눈금자 폐쇄 루프 피드백(0.1μm 분해능)을 갖춘 이 플랫폼은 ±1μm 반복 포지셔닝 정확도와 ±2μm 포지셔닝 정확도를 제공합니다. 이는 전송 간격으로 인한 편차를 제거하고 레이저 절단 궤적을 완전히 제어할 수 있도록 하며(커프 폭: 0.07~0.20mm) 치핑, 버 및 치수 오류를 제거하여 정밀 LCD 레이저 절단의 제품 수율을 크게 향상시킵니다.

2. 고강성 & 안정된 하중 설계

천연 화강암 베이스(초저열팽창계수 및 뛰어난 진동 흡수력)로 제작된 플랫폼은 온도 변화 및 고속 운동으로 인한 관성 지터를 최소화합니다. 견고한 이중 슬라이더 선형 가이드와 결합되어 짧은 안정화 시간으로 고주파, 고가속 모션(최대 가속도: 1G, 최대 속도: 1.5m/s)을 처리하여 레이저 초점 이동을 방지하고 부드럽고 일관된 절단 모서리를 보장합니다.

3. 적응형 다중 크기 호환성

조정 가능한 구조 설계는 특별한 도구 변경 없이 소형 웨어러블 장치 화면부터 대형 LCD TV 패널까지 모든 크기의 LCD 패널을 수용합니다. LCD 백라이트 모듈, 전도성 필름, CPI 필름과 호환되어 생산 전환 비용을 줄이고 생산 라인 유연성을 향상시킵니다.

4. 맞춤형 솔루션

Deaote의 정밀 금형 제조 전문 지식을 활용하여 플랫폼 스트로크, 드라이브 모드, 흡착 시스템 및 제어 인터페이스를 고객의 특정 장비 매개변수(스트로크, 부하, 절단 정밀도, 공정 요구 사항)에 맞게 맞춤화합니다. X-Y-θ 4축 좌표 제어를 지원하여 풀 컷/하프 컷 공정을 위한 복잡한 궤적 절단 및 2차 각도 조정이 가능하여 다양한 LCD 생산 요구 사항을 충족합니다.

5. 낮은 유지 관리 및 운영 효율성

비접촉식 직접 구동 기술은 기계적 마모를 제거하고 윤활 및 부품 교체 필요성을 줄입니다(유지보수 주기 연장). 통합된 고효율 공기 냉각 시스템은 모터 가열로 인한 정밀한 드리프트를 방지하고 IP64 밀봉 보호 기능은 먼지와 절단 잔해로부터 보호하여 깨끗한 LCD 생산 환경과 장기적인 비용 절감에 이상적입니다.

기술 사양

응용 시나리오

LCD 레이저 절단용으로 특별히 설계된 당사의 플랫폼은 다음을 포함하여 LCD 관련 제품의 정밀 절단에 널리 사용됩니다.

● LCD 패널 : 휴대폰, 컴퓨터, TV, 태블릿 등의 형상절단, 특수형상절단, 프레임트리밍 등에 사용

● LCD 백라이트 모듈: 백라이트 모듈과 도광판을 정밀 커팅(균일한 백라이트 보장)

● 터치스크린 부품: CPI 필름, 전도성 필름, 아크릴/PC 기판 레이저 커팅(플렉시블/리지드 스크린 제작)

● 기타 LCD 부품 : 전자종이, SMT Cover Plate, 보조 LCD 부품의 Full/Half-Cut 가공
